Sur une BMW Série 5 F10 diesel, des démarrages laborieux, une fumée claire au premier coup de clé ou un fonctionnement irrégulier à froid peuvent orienter vers le système de préchauffage. Les bougies ne sont toutefois qu’un élément de la chaîne : le boîtier de commande, l’alimentation électrique et l’état du moteur interviennent aussi. Avant d’entreprendre le remplacement bougies de préchauffage, il faut donc identifier la motorisation exacte et confirmer la panne avec un diagnostic adapté. Les accès et la procédure diffèrent selon le moteur monté, notamment entre les versions quatre et six cylindres, et une intervention prévue sur une 530d ne se transpose pas automatiquement à toutes les F10.
Sur certains moteurs, l’accès aux bougies impose la dépose du collecteur d’admission. Cette étape demande méthode et propreté, car des débris dans les conduits ou une pièce remontée sans son joint peuvent provoquer des problèmes plus sérieux que le défaut initial. Le démontage des bougies mérite également une attention particulière : ces pièces fines peuvent résister dans leur logement et se casser si l’on force. Avec les bons outils de mécanique automobile, les références vérifiées par numéro de châssis et le respect des données de réparation BMW, le travail devient plus maîtrisable. L’objectif est autant de poser des pièces conformes que de préserver la culasse et de vérifier ensuite le fonctionnement du système.
Diagnostic de préchauffage sur BMW Série 5 F10 : confirmer la panne
Avant de déposer quoi que ce soit, commencez par relever les symptômes et lire les défauts enregistrés dans le calculateur moteur. Une BMW qui démarre mal uniquement par temps froid peut présenter une bougie défaillante, mais le même comportement peut venir d’une batterie affaiblie, d’une vitesse de lancement insuffisante, d’un problème d’injection ou d’une prise d’air dans le circuit de carburant. Le diagnostic de préchauffage doit donc s’appuyer sur les codes défauts et sur des contrôles électriques, plutôt que sur une seule impression au démarrage.
Un outil de diagnostic compatible BMW peut indiquer un défaut de commande ou désigner un cylindre concerné. Il faut interpréter ces informations comme un point de départ : un défaut associé à une bougie peut aussi être causé par le faisceau, un connecteur oxydé ou le boîtier de préchauffage. Un contrôle de continuité ou de résistance peut compléter la lecture, à condition d’utiliser la méthode et les valeurs prévues pour la référence montée. Les bougies modernes ne se testent pas toujours correctement avec une méthode improvisée, et une alimentation directe par la batterie risque de les endommager.

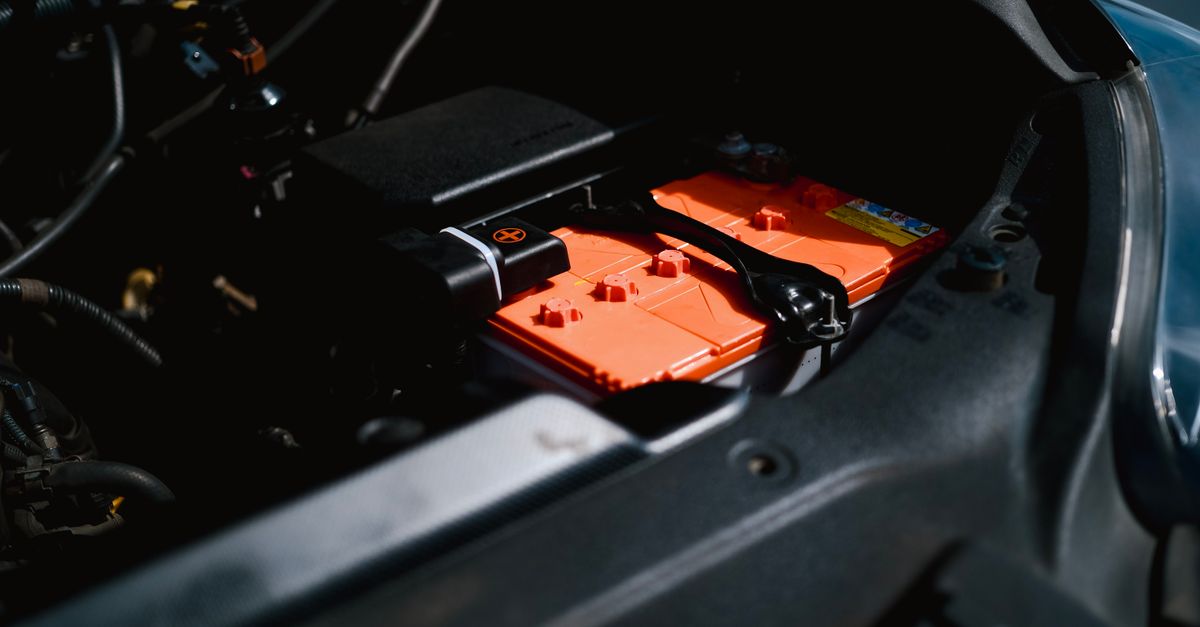

Vérifiez également l’état de la batterie et des connexions principales. Une tension qui chute fortement pendant le lancement perturbe les calculateurs et peut rendre le démarrage difficile, même si les bougies fonctionnent. Dans un atelier, un technicien peut comparer les données de démarrage, la tension et les défauts présents après effacement puis nouvel essai. À domicile, notez les codes avant de les effacer : ils constituent une trace utile si le problème revient après intervention.
Identifier le moteur et les pièces adaptées
La désignation commerciale BMW Série 5 F10 ne suffit pas à sélectionner les pièces. Selon l’année, la puissance et le marché, une même appellation peut recouvrir des évolutions techniques. Relevez le numéro de châssis, le code moteur et la référence des bougies prescrite pour le véhicule. Les caractéristiques électriques doivent correspondre au système de commande ; une pièce qui se visse dans la culasse n’est pas nécessairement compatible avec le boîtier électronique.
Il est également pertinent de vérifier si le calculateur signale une bougie isolée ou plusieurs cylindres. Si les défauts touchent l’ensemble du système, le boîtier de commande ou son alimentation mérite une attention particulière. Remplacer les quatre ou six bougies sans contrôler cette partie peut conduire à une dépense inutile et laisser le symptôme intact. Le bon diagnostic réduit le risque de changer des pièces au hasard et prépare une intervention ciblée.
Un exemple fréquent en atelier : une F10 diesel arrive avec un démarrage difficile et un défaut de préchauffage. La batterie est ancienne, et le boîtier ne délivre pas correctement la commande ; le remplacement des seules bougies n’aurait pas réglé la panne. Sur un autre véhicule, une seule bougie présente un défaut confirmé alors que l’alimentation est normale. La première décision utile est donc de distinguer une panne de composant d’un défaut de commande.
Outils et préparation pour remplacer les bougies de préchauffage BMW F10
Une intervention réussie commence par une zone de travail propre et un inventaire des pièces. Prévoyez les bougies correspondant exactement au moteur, les joints ou éléments de fixation éventuellement prescrits, ainsi que les joints du collecteur si sa dépose est nécessaire. Pour éviter qu’un conduit reste ouvert, préparez des obturateurs propres et non pelucheux. Un petit morceau de saleté tombé dans l’admission peut entraîner des dégâts importants une fois le moteur démarré.
Parmi les outils de mécanique automobile utiles figurent des douilles adaptées, des rallonges, des embouts correspondant aux fixations, une clé dynamométrique couvrant les faibles couples et un outil de diagnostic BMW. Une clé à bougie suffisamment longue aide à travailler dans l’axe, tandis qu’un éclairage précis permet de repérer les connecteurs et les attaches du faisceau. Évitez les rallonges montées de travers ou les pinces qui abîment les bornes : une connexion endommagée peut créer un défaut supplémentaire au remontage.
La sécurité électrique compte aussi. Coupez le contact, éloignez la clé du véhicule et appliquez les consignes de déconnexion de la batterie indiquées pour la configuration concernée. Laissez le moteur refroidir suffisamment pour intervenir sans risque de brûlure. Certains professionnels choisissent une température moteur spécifique pour limiter l’adhérence des bougies, mais cette pratique doit respecter les instructions de réparation applicables et ne justifie jamais de travailler au contact de pièces brûlantes. La priorité reste de contrôler la température et de garder une bonne maîtrise de l’outil.
Organiser les pièces et l’espace de travail
Photographiez le cheminement des faisceaux et rangez les vis par zone de démontage. Sur un moteur encombré, cette habitude évite de confondre des fixations de longueur différente ou de pincer un câble au remontage. Déposez les éléments sur un support propre, dans l’ordre où ils ont été retirés. Avant de libérer les connecteurs, vérifiez leur verrouillage : tirer sur les fils peut arracher une cosse ou fragiliser une connexion déjà vieillissante.
Consultez les données techniques correspondant au numéro de châssis pour connaître l’ordre de démontage, les couples de serrage et les pièces à remplacer. Le couple de serrage des bougies ne doit pas être deviné ni repris d’un autre moteur. Les valeurs varient selon la référence et le filetage ; un serrage trop important peut endommager la culasse ou la bougie, alors qu’un serrage insuffisant compromet l’étanchéité et la tenue mécanique. Utilisez une clé calibrée et une valeur documentée.
Enfin, prévoyez du temps. Une bougie grippée ou une vis d’admission récalcitrante transforme rapidement une opération courte en réparation délicate. Si la pièce ne tourne pas normalement, si l’accès ne permet pas de garder la douille dans l’axe ou si un connecteur résiste, arrêtez-vous et réévaluez la méthode. Une préparation rigoureuse est souvent ce qui distingue une intervention maîtrisée d’un démontage précipité.
Dépose du collecteur d’admission et accès aux bougies de préchauffage
Sur plusieurs configurations de moteur diesel BMW montées dans la F10, les bougies sont masquées par des éléments d’admission. La dépose du collecteur d’admission peut donc être nécessaire pour accéder aux connecteurs et travailler correctement dans l’axe. La procédure exacte dépend du code moteur et de l’équipement installé ; les instructions correspondant au véhicule doivent primer sur un tutoriel consacré à une autre version. Il faut notamment repérer les conduites, les connecteurs et les supports avant de libérer le collecteur.
Après avoir sécurisé le véhicule, déposez les caches et conduits qui gênent l’accès en suivant l’ordre prescrit. Débranchez les connecteurs par leur verrouillage, sans tirer sur les fils, puis protégez immédiatement les ouvertures d’admission. Sur les moteurs équipés de volets de turbulence, manipulez le mécanisme sans forcer et examinez l’état des tringleries et des dépôts visibles. Ces éléments ne doivent pas être modifiés ou supprimés dans le cadre d’un simple remplacement de bougies : toute intervention supplémentaire exige une justification technique et le respect des exigences applicables au véhicule.
Quand le collecteur est libéré, soulevez-le sans heurter les composants voisins. Contrôlez les joints et remplacez ceux qui sont prescrits comme non réutilisables ou qui présentent une déformation, une coupure ou un écrasement marqué. Nettoyez les surfaces avec une méthode qui empêche les résidus de tomber dans les conduits. N’utilisez pas d’air comprimé de façon à pousser les saletés vers le moteur ; un aspirateur adapté et des obturateurs propres sont préférables pour maîtriser les particules.
Préserver les conduits et les connexions
Un collecteur déposé révèle parfois des dépôts huileux mêlés de suie, particulièrement sur un moteur ayant parcouru beaucoup de kilomètres. Leur présence n’autorise pas à gratter à l’aveugle : les résidus peuvent tomber dans les conduits ou endommager une surface d’étanchéité. Si un nettoyage est nécessaire, il doit être effectué selon une méthode adaptée, avec les ouvertures protégées et les pièces démontées traitées séparément. L’enjeu est de ne pas transformer une opération de préchauffage en intervention sur l’admission.
Avant de passer aux bougies, inspectez le faisceau, ses clips et les connecteurs. Un fil durci par la chaleur ou une cosse lâche peut expliquer un défaut intermittent. Repérez chaque emplacement et écartez les câbles juste assez pour dégager l’accès, sans les plier brutalement. Les mécaniciens savent qu’un connecteur ancien peut sembler intact tout en ayant perdu son verrouillage ; une vérification attentive limite les retours d’atelier après remontage.
Lors de cette étape, la méthode vaut mieux que la vitesse. Notez l’ordre des opérations et gardez chaque ouverture protégée jusqu’à la repose du collecteur. Cette discipline réduit les risques de corps étrangers et garantit que l’accès aux bougies se fait dans de bonnes conditions.
Démontage des bougies et pose des pièces neuves sans endommager la culasse
Une fois les connecteurs accessibles, débranchez-les avec précaution et nettoyez la zone autour de chaque bougie afin d’éviter que des saletés ne pénètrent dans le logement. Utilisez une douille adaptée, parfaitement engagée et maintenue dans l’axe. Le démontage des bougies doit se faire progressivement : appliquez un effort régulier, sans rallonge improvisée ni à-coups. Une bougie peut être fortement grippée par les dépôts et la chaleur accumulés au fil des kilomètres.
Si la résistance devient anormale, ne forcez pas. La rupture d’une bougie dans la culasse complique considérablement la réparation et peut nécessiter des outils d’extraction spécialisés. Arrêtez l’opération, consultez les données techniques et faites appel à un professionnel si le mouvement reste bloqué. Des méthodes de dégrippage ou une température de travail peuvent être prévues selon le moteur, mais elles doivent être appliquées de façon contrôlée ; elles ne remplacent pas la prudence ni les limites prescrites par le constructeur.
Comparez chaque pièce déposée à la référence neuve : longueur, filetage, connectique et conception doivent correspondre. Introduisez la bougie neuve à la main sur plusieurs tours avant d’utiliser l’outil. Si elle se met de travers, ne cherchez pas à la redresser en la serrant : retirez-la et recommencez, car un filetage de culasse abîmé est une réparation coûteuse. Ne mettez pas de graisse ou de pâte sur le filetage sauf indication explicite de la documentation, car un produit ajouté modifie les conditions de serrage.
Respecter le couple de serrage prescrit
Le couple de serrage doit être celui correspondant à la bougie et au moteur concernés. Il n’existe pas de valeur universelle valable pour toutes les BMW Série 5 F10. Serrez avec une clé dynamométrique correctement réglée, sans dépasser la spécification et sans compenser une difficulté de vissage par davantage de force. Un serrage excessif peut étirer ou casser la pièce et endommager le logement ; un serrage trop faible peut causer des fuites de compression ou un desserrage.
Reconnectez les cosses après avoir vérifié qu’elles sont propres et qu’elles s’enclenchent correctement. Ne tirez pas sur les fils pour confirmer le verrouillage. Si toutes les bougies sont remplacées, procédez cylindre par cylindre et gardez un repère visuel sur les emplacements terminés. Cela paraît simple, mais évite d’oublier une connexion lorsqu’on travaille dans un compartiment moteur où plusieurs éléments se ressemblent.
Dans un atelier, un cas typique est celui d’une bougie qui résiste nettement davantage que les autres. Le technicien s’arrête avant qu’elle ne casse, puis adapte l’intervention au niveau de risque. Cette décision peut sembler ralentir le travail, mais elle évite souvent une extraction complexe : avec les bougies de préchauffage, la force n’est pas un substitut à la méthode.
Remontage, contrôle électronique et entretien BMW après intervention
Avant de remonter le collecteur, vérifiez que tous les connecteurs des bougies sont en place et que les conduits sont restés propres. Retirez les obturateurs juste avant de reposer la pièce, puis installez les joints prévus et serrez les fixations selon la séquence et les couples documentés. Rebranchez les conduites et le faisceau en contrôlant leur cheminement : aucun câble ne doit être coincé sous le collecteur, au contact d’une arête ou trop près d’une partie chaude.
Reposez ensuite les éléments déposés, sans oublier une vis, un collier ou un connecteur. Une inspection visuelle méthodique est plus efficace qu’un démarrage immédiat. Comparez l’état final aux photos prises au démontage, puis contrôlez que les outils et les chiffons ont été retirés du compartiment moteur. Si la batterie a été déconnectée, appliquez les étapes de remise en service propres au véhicule et surveillez les éventuels messages au tableau de bord.
Après le remplacement, la gestion électronique peut nécessiter une fonction de service. Sur certaines configurations, la documentation BMW prévoit l’exécution de la fonction SAV « Commande de préchauffage » à l’aide d’un système de diagnostic compatible. Cette opération permet de traiter correctement le remplacement dans le système de gestion, mais elle ne doit pas être généralisée sans vérifier les consignes associées au moteur et au calculateur. Lisez les défauts avant et après l’intervention, puis effacez ceux qui ont été corrigés seulement une fois les connexions contrôlées.
Valider le démarrage et prévenir le retour du défaut
Effectuez un premier démarrage dans un endroit ventilé et observez le comportement du moteur. Il doit lancer normalement, se stabiliser sans ratés persistants et ne pas afficher de nouveau témoin lié au préchauffage. Un démarrage réussi ne suffit cependant pas à certifier la réparation : relisez les défauts, vérifiez que le calculateur commande correctement le système et contrôlez l’absence de bruit ou de fuite autour des éléments remontés. Si une fumée claire ou un fonctionnement irrégulier persiste, il faut reprendre le diagnostic plutôt que remplacer d’autres pièces au hasard.
Un conducteur qui utilise sa F10 principalement pour de courts trajets peut remarquer plus souvent les difficultés à froid, mais cela ne signifie pas que les bougies sont nécessairement seules en cause. Une batterie vieillissante, une température très basse ou un entretien différé peuvent accentuer les symptômes. Un contrôle périodique de la batterie, des connexions et des défauts mémorisés s’inscrit utilement dans l’entretien BMW, surtout avant l’hiver ou un long déplacement.
Conservez la référence des pièces installées, la date de l’intervention et les résultats du diagnostic. Ces informations aideront à suivre une éventuelle récidive et seront utiles à un atelier si la voiture doit être examinée plus tard. Sur une BMW Série 5 F10, le travail ne s’achève donc pas au vissage de la dernière bougie : la vérification électronique et le contrôle du remontage confirment que la réparation est réellement complète.
